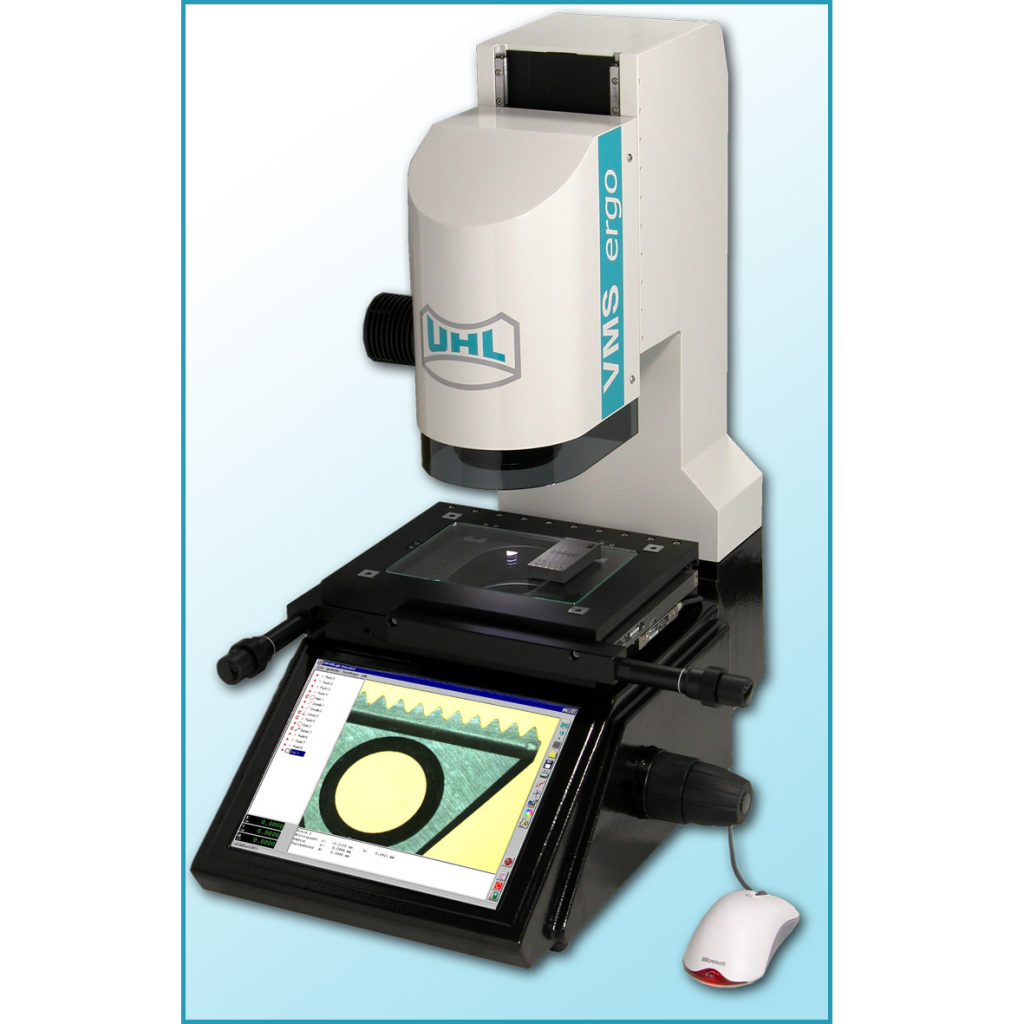

Видеоизмерительный микроскоп VMS ergo

Рубрики:

Эргономичная конструкция измерительного видеомикроскопа VMS ergo ориентирована на работу, связанную с проведением высокоточных измерений. Все рабочие устройства микроскопа удобны и просты в эксплуатации.

Разрешение механического предметного стола с Х -Y перемещением и линейной шкалой составляет 1 мкм. Перемещение предметного стола происходит с помощью грубой и точной настройки.

Телецентрические измерительные объективы гарантируют получение высококачественного плоского изображения без искажений. В системе используются новейшие разработки в области видео-технологий.

Программное обеспечение для оптических измерений OMS просто в использовании и выполняет все необходимые виды измерений.

Отличительные особенности:

  • Встроенный дисплей с оптимальным углом обзора.
  • Рукоятка грубой и точной настройки фокуса легко доступна и располагается на основании.
  • Блок контроля освещенности расположен в левой части основания.

Программное обеспечение для оптических измерений OMS

Измерительный микроскоп VMS ergo оснащен простым в изучении программным обеспечением для проведения двухмерных измерений исходных образцов или небольших партий объектов; программное обеспечение OMS отлично зарекомендовало себя при работе в лабораториях и на производстве.

OMS это:

  • легкое программирование последовательности проведения измерений
  • возможность нахождения края образца в автоматическом режиме
  • простота установки точек измерения на видеоизображении в ручном режиме с помощью мыши
  • комбинация геометрических форм, связанная элементами в виде древовидной структуры
  • автоматическое определение края, линии, круга и сектора круга с помощью панели инструментов

Техническая спецификация:

Диапазон измерений X/Y: 150×100 мм
Диапазон перемещения Z: 150 мм (линейная шкала по запросу)
Разрешение: 1 мкм
Точность измерения (мкм): 1,8 + 0,005 x L (L — длина измеряемого объекта в мм)
Объектив: 2:1 с байонентным креплением (1:1, 5:1,10:1 и 20:1по запросу)
Камера: CMOS цветная камера с разрешением 1280 x 1024 пикселей
Освещение: Светодиодное кольцевое освещение, коаксиальное падающее и проходящее освещение со встроенными в основание блоками контроля
Вес: около 35 кг

Телецентрические измерительные объективы, с большим рабочим расстоянием и байонентным креплением

Номер по каталогу Кратность увеличения Числовая апертура Рабочее расстояние Поле видимости с 1/2″ камерой [мм]
OP1-M01 1:1 0,03 88 6,3×4,7
OP1-M02* 2:1 0,06 85 4,1 x2,3
OP1-M05 5:1 0,13 62 1,2×0,9
OP1-M10 10:1 0,20 52 0,6 x 0,45
OP1-M20 20:1 0,35 30 0,3х0,2

* — объектив включен в стандартную комплектацию
